接地电阻在线监测系统
日期:2020-07-22    浏览次数:


接地电阻在线监测系统概述

       接地技术的引入是为了防止电力、电子等重要设备遭受雷击和由于某种原因导致的设备漏电、静电等而采取的保护性措施,目的是把其产生的电流通过接地系统引入到大地,从而起到保护设备和人身安全的作用。由于接地体长年埋于地下,对接地系统的维护检测周期长,不能及时监测系统的运行参数,在经受长期的酸碱腐蚀、自然灾害或人为破坏后,很容易导致系统接地电阻变大,致使接地系统失去应有的保护作用,从而使得接地失效。因此,实时掌握接地系统的运行状态及运行参数是企业亟待解决的问题。

      我公司研制的地网智能在线监测系统是在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的,该系统不改变原有接地系统的任何设计结构,采用非接触测量等在线监测技术,绝不影响接地效果和设施的正常运行,无需自检、实时检测、产品可以单个安装使用,也可以组建成有线网络系统或无线网络系统使用,有线网络系统通过RS485通讯协议传输数据,由主通讯器(集中器)、监控软件、电源适配器、电脑等组成,适合于近距离或矿井下接地电阻监测。无线网络系统通过GSM/GPRS/4G通讯协议传输数据,由主通讯器(集中器)、GSM/GPRS/4G收发模块、监控软件、电源适配器、电脑等组成,适合于远距离或矿井下接地电阻的实时监测。

      本产品适用于输电线路杆塔接地、地下矿井设备接地、气象防雷接地、石油化工接地、通讯接地、变配电站接地、铁路设施接地、建筑仓库接地、电气设备接地等。特别适用于如石油、石化、防爆行业等大型复杂场所,需要进行保护接地、雷电防护接地、防静电接地及阴极保护接地系统中。




接地电阻检测仪

       接地电阻检测仪位于现场接地引下线上面,为数据检测单元,它通过数据采集模块实时、动态采集接地点的电阻参数,并通过数码显示屏直观显示各项数据参数,同时将采集的数据信息通过RS485方式上传到主控单元。当接地电阻超限时,设备报警灯点亮告警,并有报警继电器报警输出。

接地电阻在线监测系统


参数名称

参数指标

防爆标准

Ex d IIC T6 Gb  防爆型

防护等级

IP65WF2  可以在室外使用

装置电源

1836VDC     电压二选一,防爆、非防爆通用

85~265VAC/DC

电阻量程

0.01Ω~100Ω

分 辨 率

0.001Ω



1Ω:误差≤10mΩ,20℃±5℃,70%RH以下

100Ω:误差≤±1%

工作环境

-40℃~85℃,湿度≤95%RH(无凝露)

溢出指示

显示值大于100Ω时,显示“--”符号

报警输出

面板报警指示灯,同时输出

干接点(带载5A/220VAC

通讯接口

RS485ModBUS RTU协议),光电隔离

通讯距离

1200/9600bps

产品尺寸

200mm×200mm×206mm  防爆型

200mm×280mm×112mm  非防爆型

地线穿孔尺寸

54mm×21mm,闭口式(可以穿过54mmX10mm扁钢或外径Ф20mm电缆)



地线穿心通过检测仪中心孔,固定在接地扁钢上

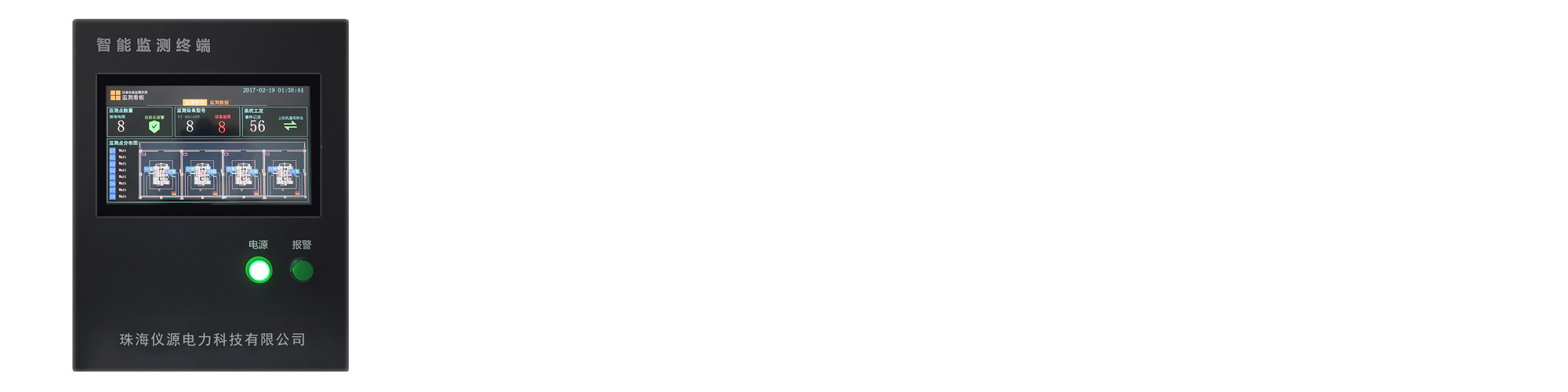

智能监测终端


智能监测终端是一个10.1寸彩色显示屏,内部集成数据采集存储、数据上传、事件记录报警、曲线数据、数据看板等功能。产品有2个报警干接点输出,可以扩展报警指示灯、警铃等。

产品适用于安装在监控中心、变电站、装卸平台控制中心等场合。产品可以采用壁挂式安装或是独立嵌入式安装。可以采集4个通道(每通道32台设备),2个上传串口,1个网口,2个报警输出,4路IO状态输入采集。

接地电阻在线监测系统


参数名称

参数指标

工作电源

AC/DC 85~265V   功耗:≤10W

工作条件

环境温度:-3075℃;相对湿度:5%95%,无凝露。

外形尺寸

276×192×55mm嵌入式安装)

322×418×100mm壁挂安装)

重量

1.5Kg嵌入式安装)

7Kg壁挂安装)

显示屏尺寸

10.1寸(电容触摸屏)

数据上传通道

通道数量:2RS485

通讯速率:1200~115200bps

网口上传通道

1100M网卡

数据采集通道

通道数量:4RS485;通讯速率:1200/2400/4800/9600

最大接入设备

4×32台设备

数据点容量

1000

历史数据存储

1个月数据/每小时存储一次

趋势数据存储

年数据存储/每天存储一次

事件记录容量

292

数据更新时间

< 3

继电器输出

2路(1A/220VAC

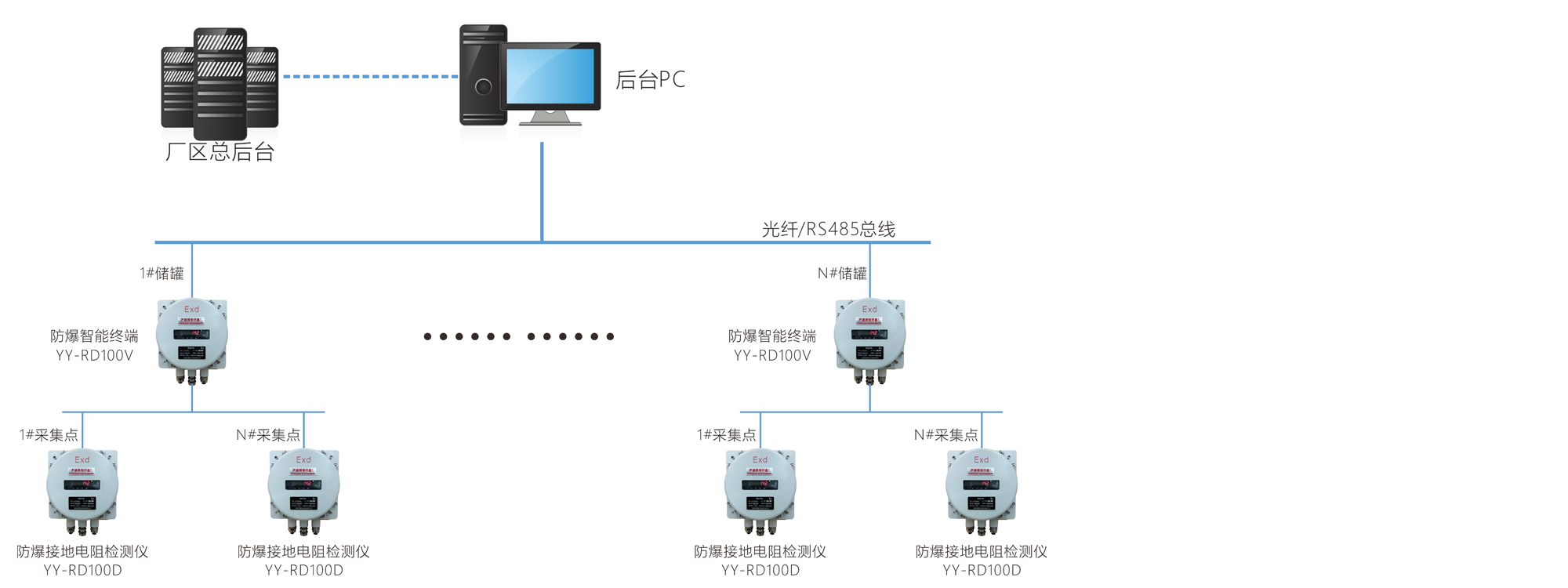

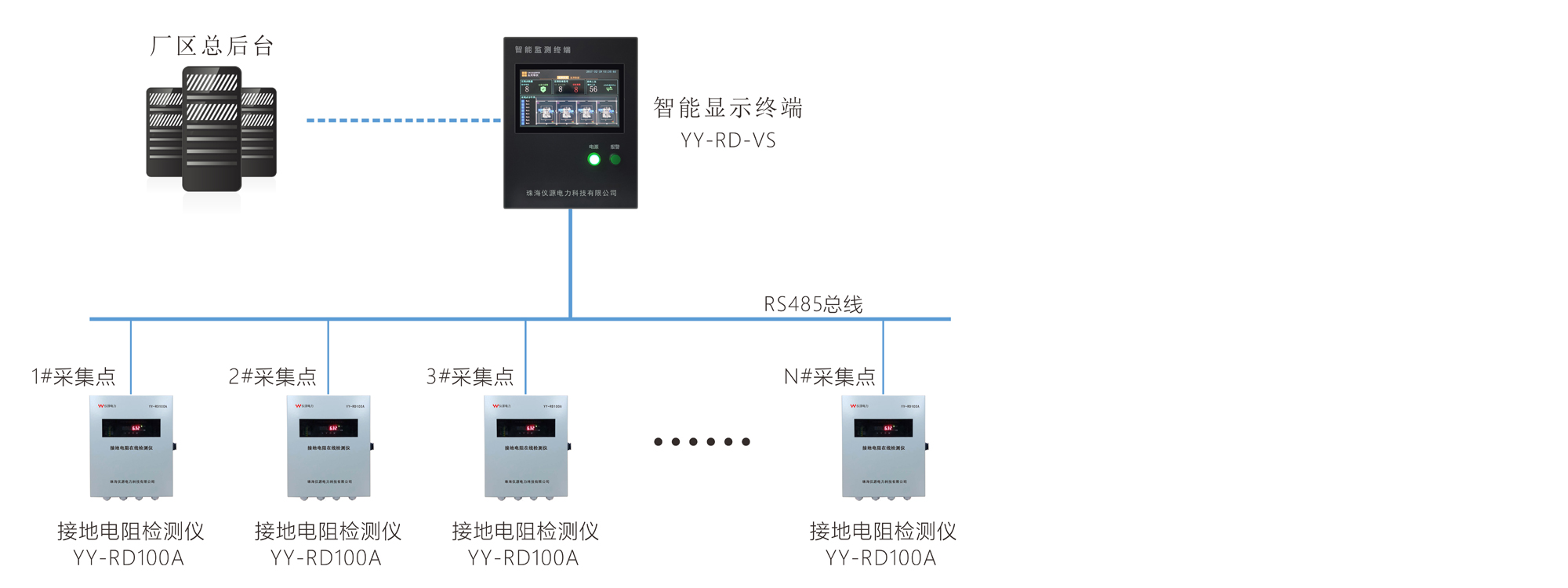

系统拓朴图

接地电阻在线监测系统



接地电阻在线监测系统
