开关柜局放在线监测系统概述
为适应开关柜、电缆的不停电状态检修工作的发展要求，基于物联网、智能传感器等智能化技术，实现不停电状态下的电力设备运行状态监测，通过暂态地电压（TEV）、超声波（AE&Ultrasonic）、特高频（UHF）、高频电流(HFCT)、温度等智能传感器监测技术，实现对开关柜、电力电缆运行状态的智能感知。通过智能诊断算法、多维度对比分析，实现监测数据的智能分析、设备状态的智能诊断，实时掌握运行状态，及时发现缺陷问题，评估推送异常信息及检修策略建议，为运维人员制定检修策略提供数据支持，有效避免突发停电、火灾以及人身、设备伤害事件的发生。
|

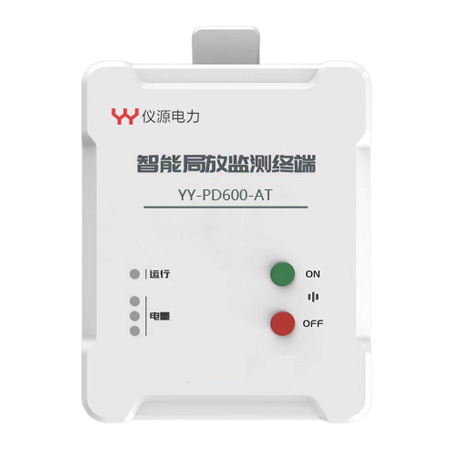

YY-PD600-AT 超声波/地电压局放传感器(二合一)
|
功能 |
有线型 |
无线型 |
|
|
超声波 |
检测频带 |
40M±1kHz |
40M±1kHz |
|
|
检测动态范围 |
0~70dBuV |
0~70dBuV |
||
|
TEV |
检测频带 |
3~100MHz |
3~100MHz |
|
|
检测动态范围 |
0~60dBmV |
0~60dBmV |
||
|
平均等效高度 |
≥10mm |
≥10mm |
||
|
噪声检测范围 |
30~130dB |
30~130dB |
||
|
供电方式 |
DC12-24V |
锂电池（电池寿命5年） |
||
|
通讯方式 |
RS485有线 |
433MHz无线 |
||
|
安装方式 |
强磁吸附 |
强磁吸附 |
||
|
外形尺寸 |
152mm*98*49mm |
152mm*98*49mm |
||
|

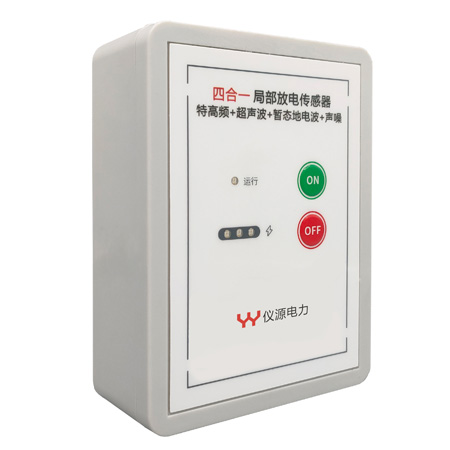

YY-PD600-ATU 特高频/超声波/地电压/声噪局放传感器(四合一)
|
功能 |
参数 |
|
超声波检测频带 |
40±1kHz |
|
|
超声波动态范围 |
0~70dBuV |
|
|
TEV检测带宽 |
3~100MHz |
|
|
检测动态范围 |
0~60dBmV |
|
|
UHF检测带宽 |
300~1500MHz |
|
|
UHF检测动态范围 |
-70~10dBm |
|
|
平均等效高度 |
≥10mm |
|
|
噪声检测范围 |
30~130dB |
|
|
温湿度检测范围 |
温度：-40~85℃，湿度：5~95%RH |
|
|
供电方式 |
可充电锂电池 |
|
YY-PD600-CT 高频电流局放传感器
|
功能 |
参数 |
|
检测频带 |
100kHz～30MHz |
|
|
监测灵敏度 |
10PC |
|
|
测量范围 |
5pC～10000pC |
|
|
信号传输方式 |
50Ω同轴电缆 |
|
|
安装方式 |
卡扣式安装 |
|
|
安装位置 |
电缆 |
|
|
工作温度 |
-30~85℃ |
|
|
防护等级 |
IP65 |
系统结构
