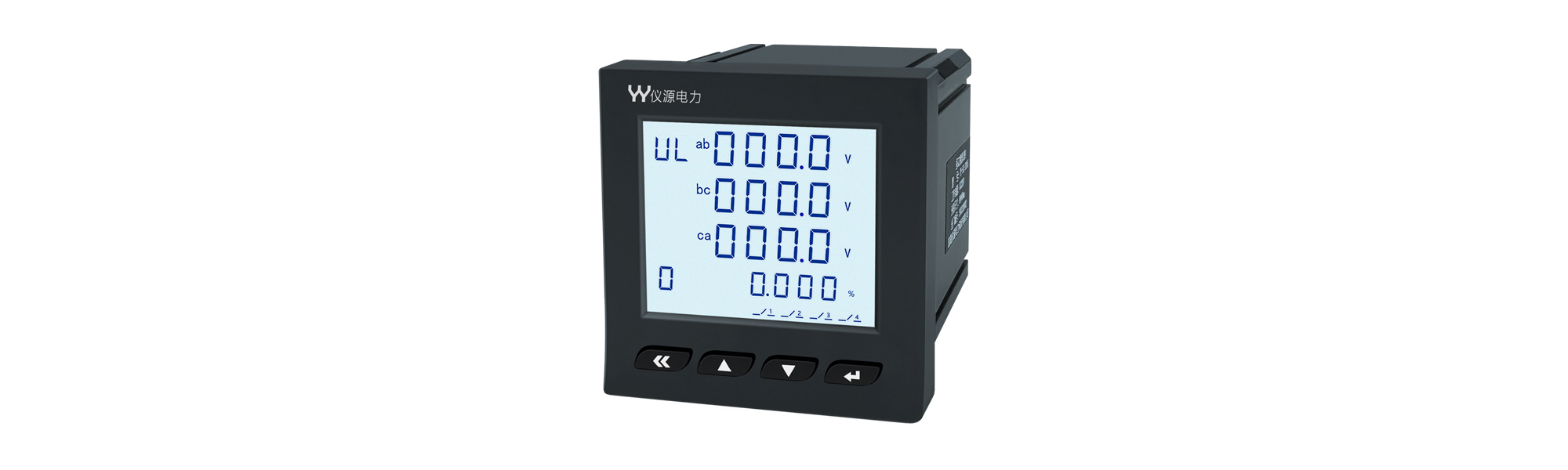

YY-SC-X 多功能谐波表
日期:2020-07-22    浏览次数:

YY-SC 三相多功能仪表




产品概述


      YY-SC-X多功能谐波表采用现代的微处理器和数字信号处理技术设计而成。主要功能包括电网参数的实时测量,有功、无功、视在电能的计量,电能脉冲输出,模拟量输出、谐波分析,复费率统计,事件记录等功能。该系列仪表具有丰富的通信接口,可选配双路RS485、LORA、以太网等多种通信功能。




产品功能配置


功能

配置说明

外形尺寸(mm

72×72

80×80

96×96

面板开孔尺寸(mm

67×67

76×76

91×91

深度(mm

70

70

85

电流

电压

有功功率

无功功率

视在功率

功率因数

频率

有功电能

无功电能

视在电能

RS485通讯(1)

标配(MODBUS-RTUDTL-645规约自适应)

实时时钟

工作电源

AC85~265V/DC110~370V

继电器输出路数

1

2

4

开关量输入路数

  2

  3

4

4-20mA模拟量输出路数

  2

  3

3

脉冲输出

/

/

RS485通讯(2)

选配(MODBUS-RTUDTL-645规约自适应)

LORA通讯

选配

以太网

选配

复费率

选配

谐波分析

选配(32/52/64)

事件记录

选配(100条事件记录)

标注说明:

开关量和模拟量端子复用,在选配这两种功能时只能选择其中一种。

开关量和模拟量端子复用,在选配这两种功能时只能选择其中一种,同时这两种功能选配路数超过2路时,RS485功能不可选配。

LORA通讯、第2RS485、以太网三种功能只能选配其中一种,同时7280外形仪表的第2RS485端子与开关量/模拟量端子复用,选配了第2RS485后,开关量和模拟量不可用。

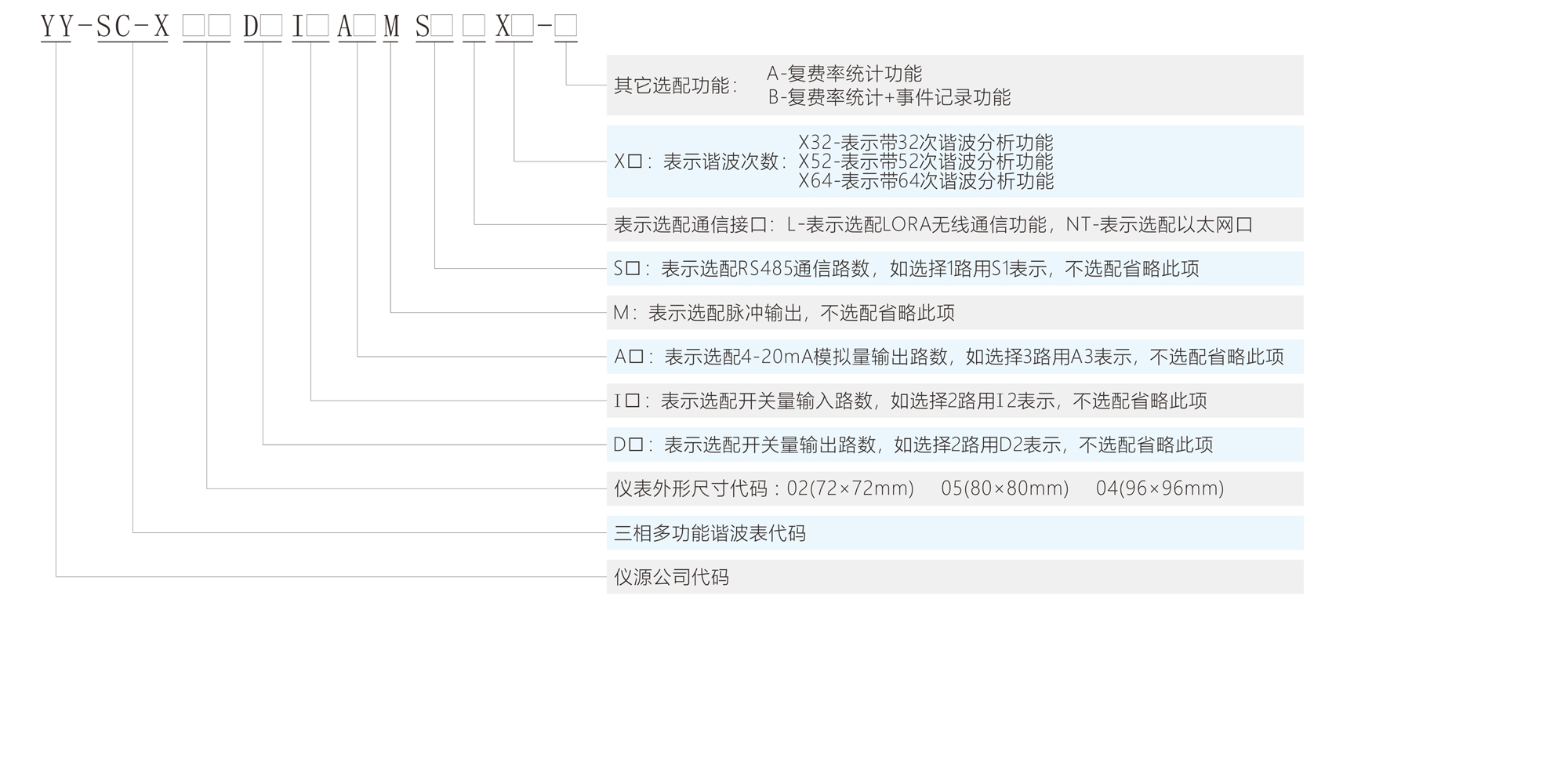

产品选型

YY-SC-X多功能谐波表
