YY-CK-C开关柜智能操控装置
日期:2020-07-22    浏览次数:

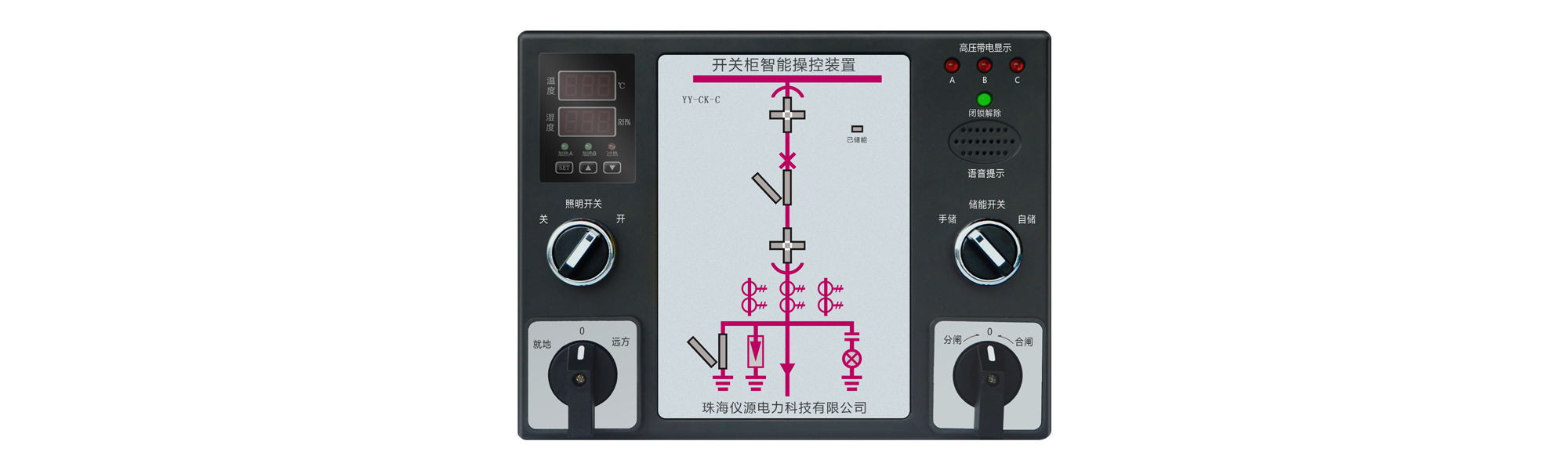

YY-CK-C开关柜智能操控装置




产品概述:


      YY-CK系列开关柜智能操显装置是仪源电力科技针对当前中高压系统开关柜技术发展而设计开发的一款新型的模块化、智能型的操作测量显示

控制装置。主要应用于电压等级为0.1~ 40.5kV的各种户内开关柜。

      该产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态、高压带电显示、带电闭锁控制器、

自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、RS485通信接口等功能。
      该系列产品以一体化布局配套装备于开关柜,简化了开关柜面板设计,美化了部局,完善了开关状态指示功能和安全性能的新型电气装置。





产品功能:


功能配置

产品型号

YY-CK-A

YY-CK-B

YY-CK-C

YY-CK-D

YY-CK-E

YY-CK-F

YY-CK-G

一次回路动态模拟图显示

高压带电显示及闭锁

两路自动加热除湿、自动排风降温

温湿度显示

-

-

分合闸、储能、远方/就地、照明开关

-

防误语音提示

-

带电语音提示(红外人体感应)

-

-

-

高压验电

-

-

-

主回路电力参数测量

-

-

-

-

-

电气接点在线测温

-

-

-

-

-

RS485通信端口

显示方式

无显示

无显示

数码管

液晶

液晶

液晶

液晶

安装开孔尺寸(mm

119×179

220×165

安装方式

面板嵌入式安装

功能配置说明:

“●”为标配功能,“”为选配功能,“-”表示无此功能




安装尺寸:



YY-CK-C开关柜智能操控装置
