YY-SC 三相多功能仪表
日期:2020-07-22    浏览次数:

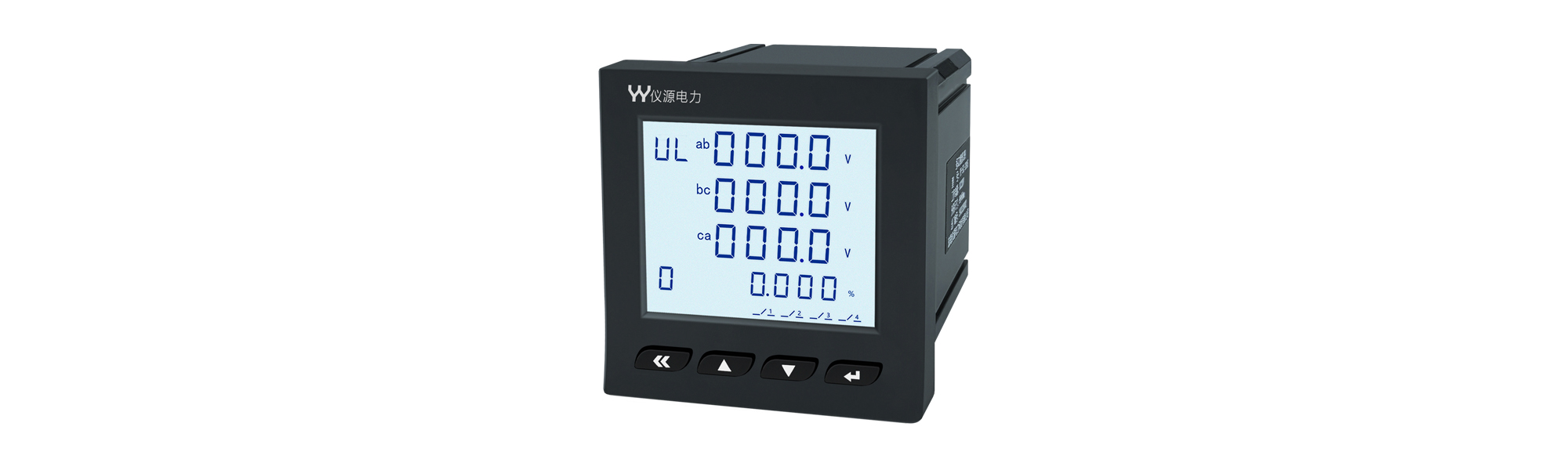

YY-SC 三相多功能仪表




产品概述


      YY-SC系列三相电力仪表是集高精度电力参数测量、电能计量、开关量输入、继电器输出、模拟量输出及网络通讯为一体的数字式电力仪表。仪表采用嵌入式安装,外形美观、运行可靠,现场接线与操作方便。可广泛应用于变电站综合自动化系统、智能高低压开关柜、低压配电自动化系统、建筑能源监控系统等重要变配电场合。




产品功能配置


功能

配置说明

外形尺寸(mm

72×72

80×80

96×96

面板开孔尺寸(mm

67×67

76×76

91×91

深度(mm

70

70

85

电流

电压

有功功率

无功功率

视在功率

功率因数

频率

有功电能

无功电能

视在电能

RS485通讯(1)

多功能仪表标配1RS485通讯

工作电源

AC85~265V/DC110~370V

继电器输出路数

1

2

4

开关量输入路数

  2

  3

4

4-20mA模拟量输出路数

  2

  3

3

脉冲输出

/

/

RS485通讯(2)

选配

LORA通讯

选配

1路漏电流测量

选配

蜂鸣报警

选配

标注说明:

开关量和模拟量端子复用,在选配这两种功能时只能选择其中一种。

开关量和模拟量端子复用,在选配这两种功能时只能选择其中一种,同时这两种功能选配路数超过2路时,RS485功能不可选配。

LORA通讯和第2RS485通讯只能选配其中一种,同时7280外形仪表的第2RS485端子与开关量/模拟量端子复用,选配了第2RS485后,开关量和模拟量不可用。




产品选型
