SF6气体泄漏在线监测系统概述

       珠海仪源电力自主研发的YY-SF6-A型SF₆气体泄漏在线监测系统采用最新传感器技术，选用进口高稳定的氧气和SF₆气体传感器，连续检测环境空气中SF₆气体含量和氧气含量，当环境中SF₆气体含量超标或缺氧，能连续进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

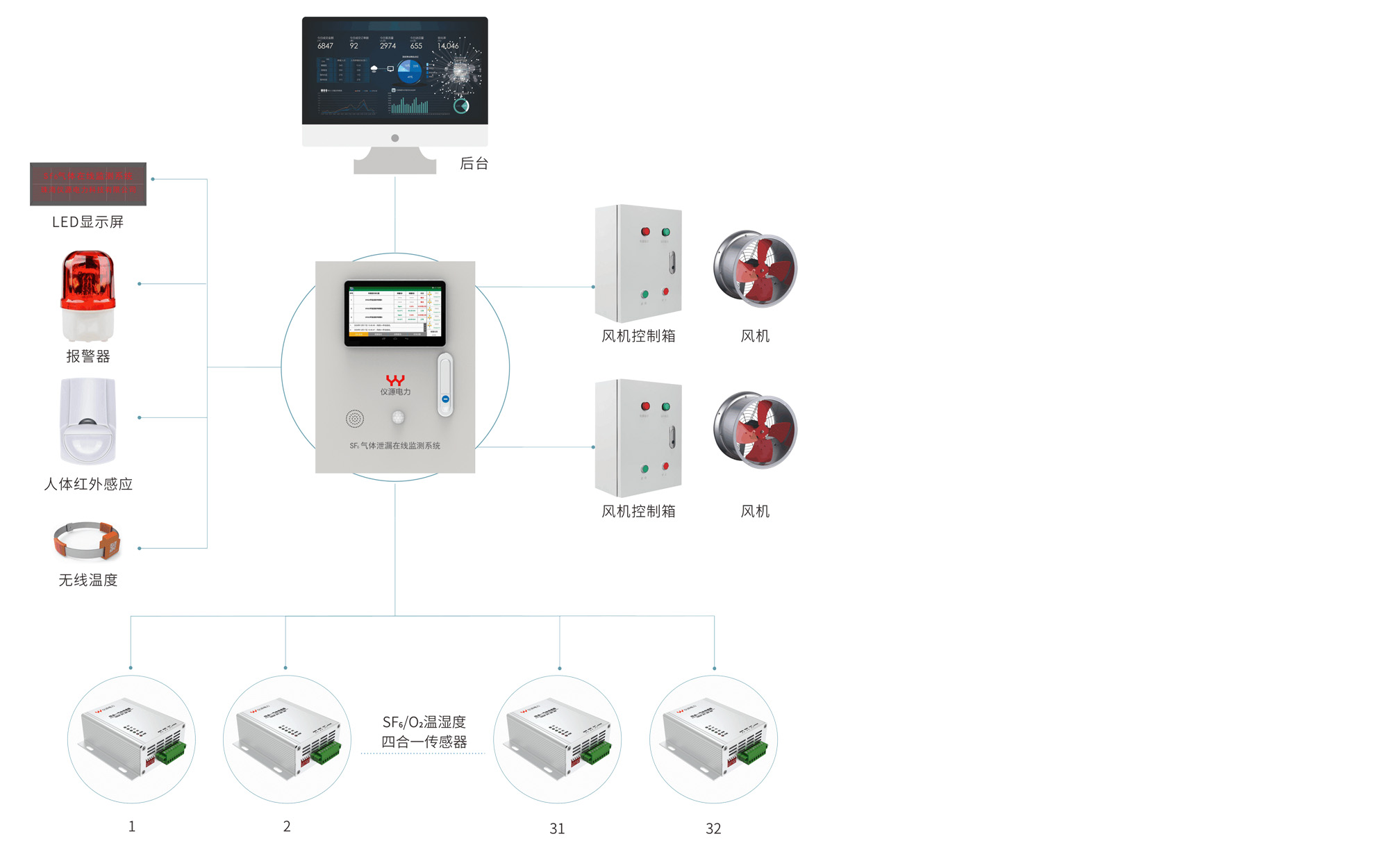

系统结构

SF₆泄漏在线监测报警系统主要由四部分组成：系统主机、四合一传感器、外围设备和远程监控系统。四合一传感器负责GIS室气体浓度数据采集以及温湿度的数据采集，并进行A/D转换，传送给系统主机，主机对传送来的数据分析、比较、判断，并进行相应的运算处理程序。外围设备（包括声光报警器、红外线移动探测器，风机控制器等），远程监控系统由终端数据处理模块、驱动软件、上位机等组成，此监控系统由用户自选。

当GIS室内环境中SF₆气体浓度或氧气含量发生变化时，四合一气体传感器能捕捉到这一变化，并将检测到的变化量数据转换成数字信号，通过RS－485总线传送到系统主机，系统主机将采集器传来的采集数据通过运算分析存储、处理作出判断。当SF₆浓度超过设定报警值（出厂默认值：1000PPM）时报警并显示数值。并当O₂含量低于设定报警值（出厂默认值：18%）时，报警并显示数值，同时控制相关部件动作（报警，启、停风机、语音提示等）。

系统特点

▶  温湿度、氧气O₂、六氟化硫SF₆四和一设计；

▶  触摸屏大液晶显示设计；

▶  可带开关柜节点在线测温功能；

▶  可根据用户需求扩展气体传感器和其他功能；

▶  可编制5路独立通风系统；

▶  GIS室任意门进入均可获得语音提示，强制通风；

▶  RS485、LoRa、RJ45网口、4G等多种通讯方式。
